Гумени заптивке – водич за статичке и динамичке компоненте заптивања

Инжењери се суочавају са сталним изазовом: одабрати праву заптивку за посао. Сваког дана прегледате планове, отварате приручнике за одржавање или обилазите производну халу. Фланца цуре. Цилиндар не функционише.Врат се троши.Кривац? Често је лош избор заптивке. Овај водич нуди практичне сценарије који ће вам помоћи да одаберете између гумених заптивки, прашинских заптивки, В‑заптивки и О‑прстена.

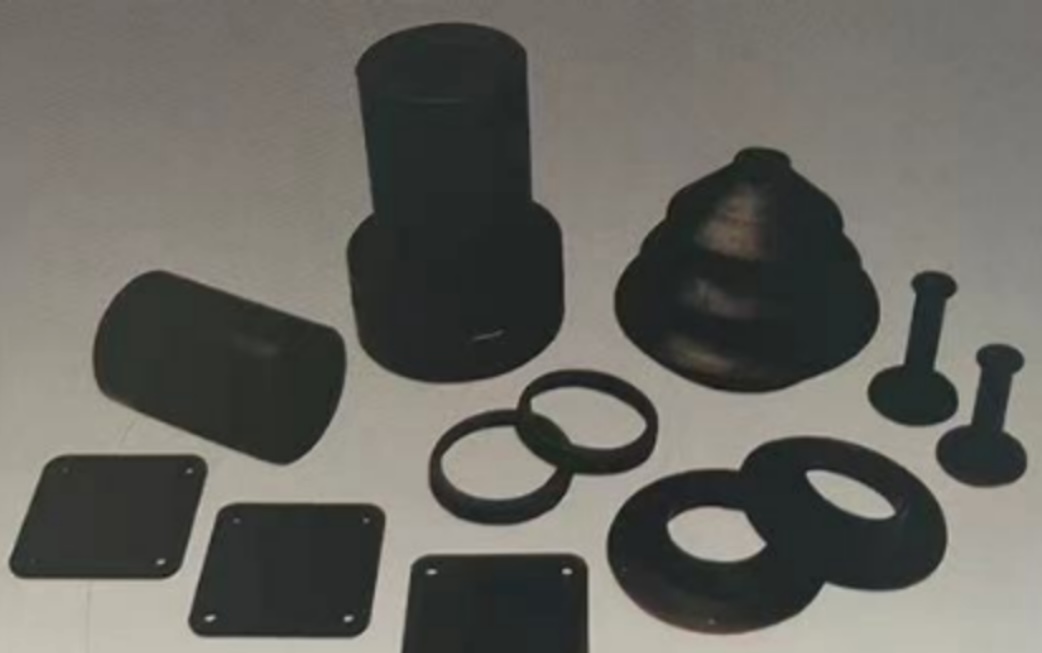

Статичко заптивање за непокретне спојеве

Замислите кућиште пумпе. Две металне површине скрепљене завртњима. Изгледају равне, али под микроскопом су препуне огреботина, трагова алата и сићушних удубљења. Течност налази те путеве. Између њих се поставља гумена заптивка. Завртње се затежу. Заптивка се компресује, улази у те неравнине и спречава цурење. Користите их на кућиштима пумпи, поклопцима вентила, прирубницама цеви и приступним панелима. Велике површине? Неправилни облици? Нема проблема. Ако ваша примена укључује две стационарне површине које треба запечатити, гумена заптивка често је решење. Ипак, имајте на уму: оне нису намењене за покретне делове.

Динамичка заптивка за ротирајуће и клизне осовине

Сада размотрите хидраулични цилиндар на багеру. Род се извлачи и увлачи, клизи унутра и напоље из цилиндра. Прашина, блато, песак су свуда. Ако ти загађивачи прођу кроз заптивку рода, ошишаће зид цилиндра, уништиће клип и покварити читаву компоненту. Шта треба додати? Заптивке за прашину намењене су хидрауличним цилиндровима, пнеуматским актуаторима, линеарним водилицама и свим вратилима која су изложена прљавштини.

Уградите их на спољној страни примарног заптивача притиска. Њихов задатак је искључивање, а не задржавање. Флексибилни усек сваки пут када се клизаљка повуче очисти шипку. Скида блато, ситне честице и капљице воде. Ако ваша опрема ради у прашњавим, блатњавим или влажним срединама, заптивач за прашину значајно продужава радни век. Они представљају прву одбрану од контаминације. Редовно их мењајте; троше се брже него заптивачи притиска.

Али шта је са ротирајућим вратилима? Електромотори. Зупчаници. Транспортни ваљци. Ова вратила се брзо окрећу, често су неусаглашена, а понекад и имају храпаве површине услед хабања. Обична усана заптивка ће се прегревати, пискати и брзо изаћи из строја. У овом случају најбоље делује другачија геометрија. В-заптивке су одабир за ротирајућа вратила која имају неусаглашеност, неправилно кретање или храпаве површине.

В-обликовани пресек је врло паметан. Како се осовина ротира, центрифугална сила избацује усисни усник на спољну страну. Он једва додирује противдлаку, па је трење минимално. Овај облик ствара пумпну акцију која одбија прљавштину од заптивке. Нема потребе за чврстим прилегањем. Једноставно га навучете на осовину; он се сам центрира. Користите их на електромоторима, улазним и излазним осовинама мењача, пољопривредној опреми и ваљцима транспортера. Подносе брзине осовине до 20 метара у секунди. Толеришу угаону неусаглашеност која би уништила друге заптивке. Монтажа је брза; не треба вам специјални алат.

Универзални О-прстенови за различите примене

Дакле, када користите најчешћи заптивач од свих? Свуда другде. О‑прстенови су подразумевани заптивач за готово све: хидрауличне цилиндре, пнеуматске вентиле, брзе спојнице, фитинге за течности и безброј других статичних и динамичких примене. Принцип је једноставан: контролисана деформација. Издубите жљеб, уметнете О‑прстен и компресујете га приликом спајања са супротном делом. Кружни пресек се спљошти, стварајући два контакта која обезбеђују заптивку. Унутрашњи притисак гура О‑прстен ка страни ниског притиска, повећавајући притисак контакта. Самоподстицајни ефекат. Ради од вакума до високог притиска. Ради од –50 °C до 200 °C ако се користи одговарајући материјал. Ако имате жљеб, О‑прстен ће вероватно добро да стане.
